在對鑄件的鑄造過程中，必不可少的一個系統就是澆注系統，澆注系統的作用是將液態的金屬液引入鑄型中，按照引入位置分，澆注系統可分為頂注式，底注式、中間注入式、階梯式。但不管哪類澆注系統，其組成都是不變的，那么澆注系統由哪些部分組成呢？各個組成部分有什么作用？下面尼森小編就來為大家介紹下鑄造澆注系統的組成及作用
  

  一、鑄造澆注系統的組成及作用

  

  1、過濾系統

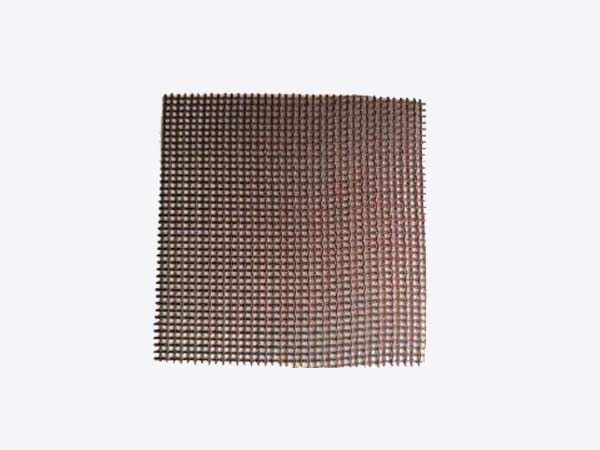

  過濾系統其實是澆注系統中的一個附加系統，一般采用鑄造過濾網來過濾金屬液，這也是現在鑄造行業中使用普遍的一種過濾方式。在實際應用中，過濾網片一般放置在澆口杯底部，直澆道、橫澆道、內澆道等地方，其原則是盡量靠近鑄件一端，原因是為了盡可能提升過濾質量，同時防止?jié)沧r(shí)金屬液對過濾網的直接沖擊，避免沖翻、沖破、沖碎過濾網片。當然，實際操作過程中還是需要根據實際情況確定使用方式。
  
  過濾系統的作用：過濾金屬熔液。過濾后的金屬液無雜質，有效改善鑄件的氣孔、砂眼等鑄造缺陷，提高鑄件成品率，機械性能等。
  

  2、澆口杯

  
  澆口杯是漏斗形的外澆口，所以又稱外澆口，單獨制造或直接在鑄型內形成，成為直澆道頂部的擴大部分。澆口杯分為漏斗形澆口杯和澆口盆兩類。漏斗形澆口杯結構簡單，節約金屬，但撇渣效果差。為了撇渣，一般常配合過濾網使用。澆口盆效果較好，底部設置堤壩有利于澆注操作，使金屬液達到適宜的澆注速度后再流入直澆道。這樣澆口杯內液體深度大，可阻止水平漩渦的產生而形成垂直漩渦，從而有利于分離渣滓和氣泡。
  
  澆口杯的作用：澆口杯是承受金屬液的沖擊和分離熔渣，避免金屬液對砂型的直接沖擊，防止金屬液飛濺和溢出，便于澆注；減輕液流對型腔的沖擊、分離渣滓和氣泡，阻止其進入型腔；增加充型壓力頭可能撇去部分熔渣、雜質、阻止其進入直澆道內；提高金屬液靜壓力。
  

  3、直澆道

  
  直澆道是一個圓錐形的垂直通道，利用它的高度所產生(的)靜壓力，可以控制金屬液流入鑄型的速度并提高充型能力。直澆道常做成上大下小的錐形，等斷面的柱形和上小下大的倒錐形。對鋁、鎂合金鑄件，也有用蛇形、片狀和縫隙式的直澆道。直澆道是金屬液進入模具型腔時首先經過的通道，也是壓力傳遞的首要部位，因而其大小會影響金屬液的流動速度和填充時間。
  
  直澆道的作用：從澆口杯引導金屬向下，進入橫澆道、內澆道或直接導如型腔；提供足夠的壓力，使金屬液在重力作用下能克服各種流動阻力，在規定時間內充滿型腔。
  
  （1）直澆道中液態金屬分兩種流態：充滿式流動或非充滿式流動。
  
  （2）在非充滿的直澆道中，金屬液以重力加速度向下運動，流股呈漸縮形，流股表面壓力接近大氣壓力，微呈正壓。流股表面會帶動表層氣體向下運動，并能沖入型內上升的金屬液內，由于流股內部和砂型表層氣體之間無壓力差，氣體不可能被“吸入”流股，但在直澆道中氣體可被金屬表面所吸附并帶走。
  
  （3）直澆道入口形狀影響金屬流態。當入口為尖角時，增加流動阻力和斷面收縮率，常導致非充滿式流動。實際砂型中尖角處的型砂會被沖掉引起沖砂缺陷。要使直澆道呈充滿流態，要求入口處圓角半徑r≥d/4（d為直澆道上口直徑）。
  
  （4）生產中主要應用帶有橫澆道和內澆道的澆注系統，由于橫澆道和內澆道的流動阻力，常使等截面的，上小下大的直澆道均能滿足充滿條件而呈充滿式流態。
  

  4、直澆道窩

  
  金屬液對直澆道底部有強烈的沖擊作用，并產生渦流和紊流區，常引起沖砂、渣孔和大量氧化夾雜物等鑄造缺陷。設直澆道窩可改善金屬液的流動狀況。直澆道窩的大小、形狀應適宜，砂型應緊實。在底部放置干砂芯片、耐火磚等可防止沖砂。直澆道窩常做成半球形、圓錐臺等形狀。
  
  直澆道窩的作用：有緩沖作用；縮短直澆道一橫澆道拐彎處的高度紊流區；改善內澆道的流量分布；減小直澆道一橫澆道拐彎處的局部阻力系數和壓頭損失；注入型內開始的金屬液中，常帶有一定量的氣體，在直澆道窩內可以浮出去。
  

  5、橫澆道

  橫澆道向內澆道分配潔凈的金屬液，儲留澆入的含氣量和渣污的低溫金屬液并阻留渣滓，使金屬液流平穩和減少產生氧化夾渣物。橫澆道內，在內澆道入口周圍存在一個區域，被稱為內澆道的吸動區，只要金屬進入該區就會自動流入內澆道。顯然，進入該區的渣團也將會流入型腔。
  
  橫澆道的作用：主要起擋渣作用，金屬液在橫澆道內速度減緩，熔渣及氣體能充分上浮而不進入鑄型；可以借助橫澆道中的大體積金屬液來預熱模具；將金屬液從直澆道引入內澆口；當鑄件冷卻收縮時用來補縮和傳遞靜壓力。
  
  橫澆道的設計要點：
  
  （1）橫澆道截面積應從直澆道向內澆道逐漸縮小，不應突然變化；
  
  （2）橫澆道截面積都應不小于內澆道截面積；
  
  （3）橫澆道應具有一定的厚度和長度；
  
  （4）金屬液通過橫澆道時的熱損失應盡可能地小，保證橫澆道比壓鑄件和內澆口后凝固；
  
  （5）根據工藝需要可設置盲澆道，以達到改善模具熱平衡，容納冷污金屬液、涂料殘?jiān)涂諝獾哪康摹?br />   

  6、內澆道

  
  內澆道是液態金屬進入鑄型型腔的通道，內澆道是把金屬液直接引入鑄型的通道。利用它的位置、大小和數量可以控制金屬液流入鑄型的速度和方向，以及調節鑄件各部分的溫度分布。
  
  內澆道的作用：控制金屬液充填鑄型的速度和方向，調節鑄型各部分的溫度和鑄件的凝固順序，并對鑄件有一定的補縮作用?？梢杂袉蝹€(gè)也可以設計多個內澆道。
  

  二、鑄造澆注系統的基本要求

  
  1、所確定的內澆道的位置、方向和個數應符合鑄件的凝固原則或補縮方法。
  
  2、在規定的澆注時間內充滿型腔。
  
  3、提供必要的充型壓力頭，保證鑄件輪廓、棱角清晰。
  
  4、使金屬液流動平穩，避免嚴重紊流。防止卷入、吸收氣體和使金屬過度氧化。
  
  5、具有良好的阻渣能力。
  
  6、金屬液進人型腔時線速度不可過高，避免飛濺、沖刷型壁或砂芯。
  
  7、保證型內金屬液面有足夠的上升速度，以免形成夾砂結疤、皺皮、冷隔等缺陷。
  
  從上述鑄造澆注系統的組成及作用中可以看出，澆注系統一般是由澆口杯、直澆道、澆道窩、橫澆道、內澆道五部分組成，每個組成部分的作用都不一樣，如橫澆道的作用是擋渣。另外，澆注系統中還有一個附加系統就是過濾系統，主要作用是過濾，一般采用鑄造過濾網來過濾金屬液。尼森過濾網布制造專注與鑄造過濾網的生產，濾網質量好，耐高溫，采用無堿玻璃纖維紗精制而成，如果您有需要，歡迎聯系尼森詳詢~
